Паренёк из Алтайской деревни показал свою самоделку! Теперь китайцы точно скопируют

Здравствуйте мои дорогие читатели.

Хочу рассказать вам как я изготовил очень полезную и нужную вещь или даже приспособление для своей домашней мастерской. Должен заметить что подобную конструкцию я не встречал в магазинах. Идея очень проста в изготовлении, а самое главное не затратна, так как в качестве материала я буду использовать не большие обрезки уголка и профтрубы. Как вы можете заметить на фото ниже. Я взял отрезок от уголка с шириной полки 60 мм и нарисовал на нём разметку.

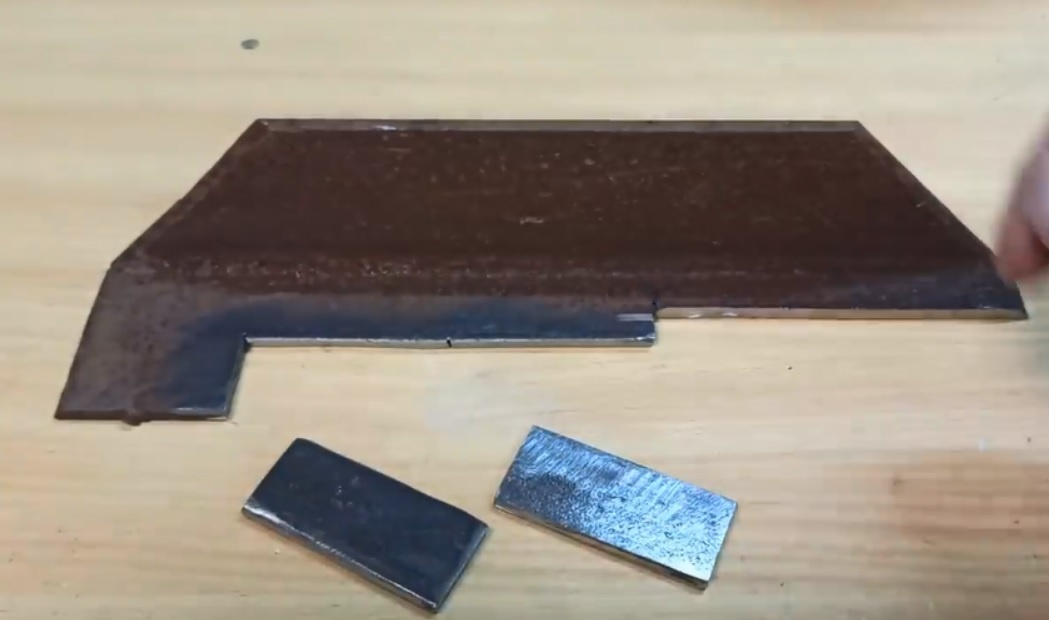

При помощи обычной болгарки, отрезал всё лишнее.

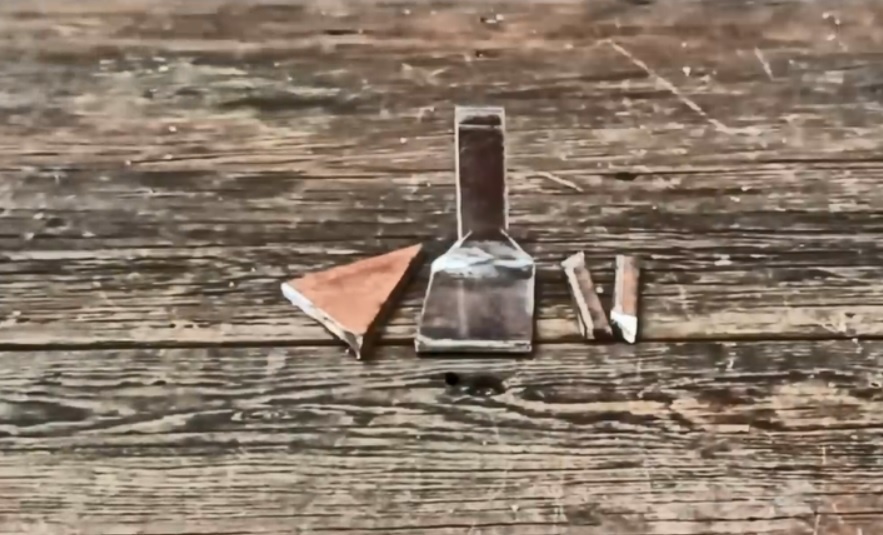

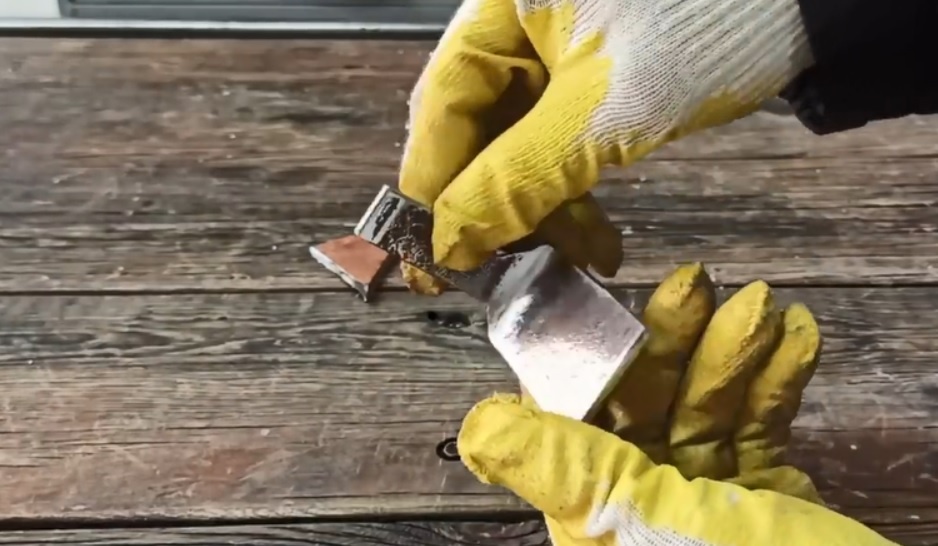

Убрал все заусенцы и скруглил углы на наждаке, в итоге имеем такую деталь:

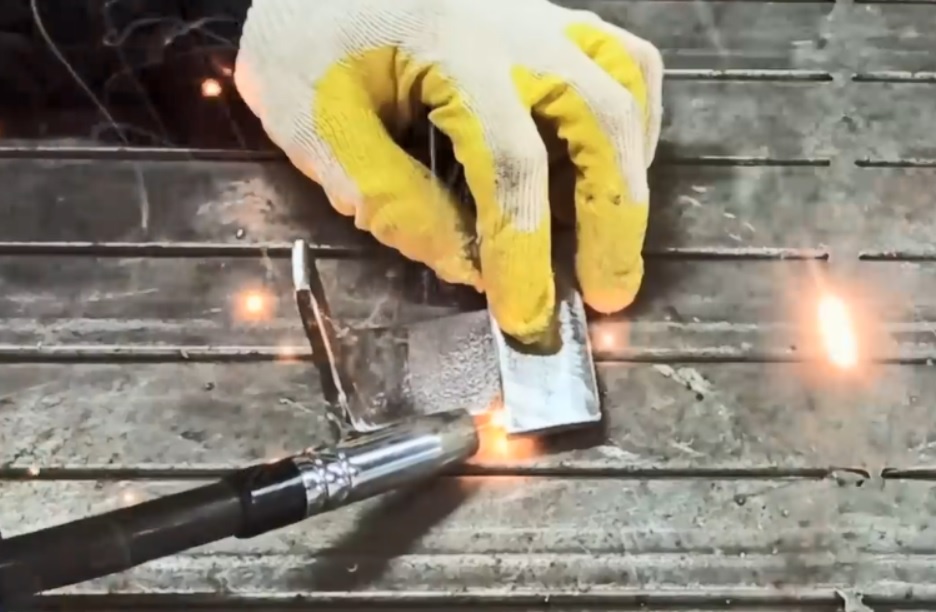

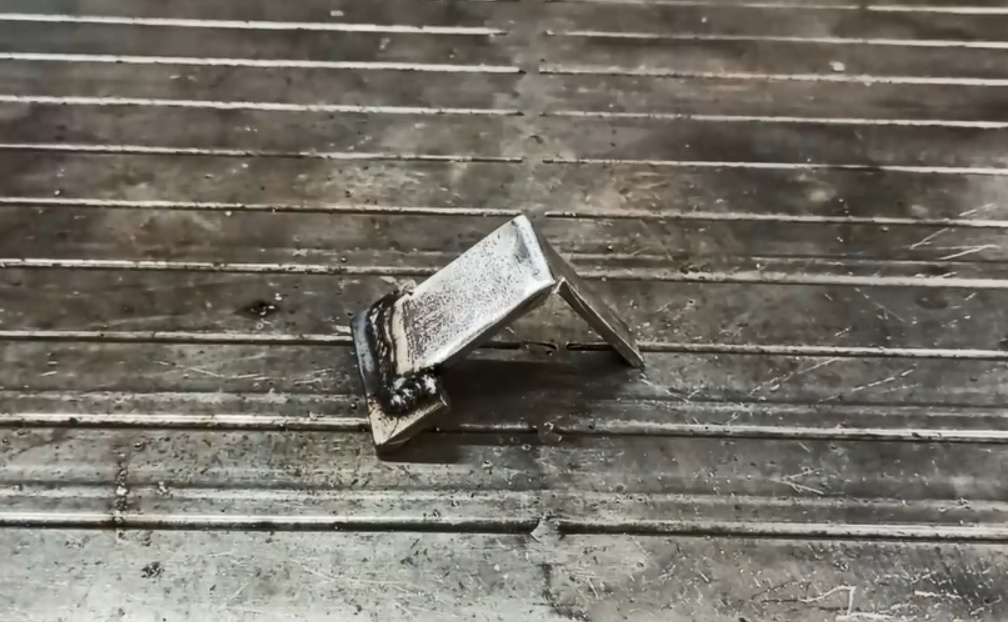

Теперь к ней нужно приварить отрезок металла от того же уголка, как показано на изображении

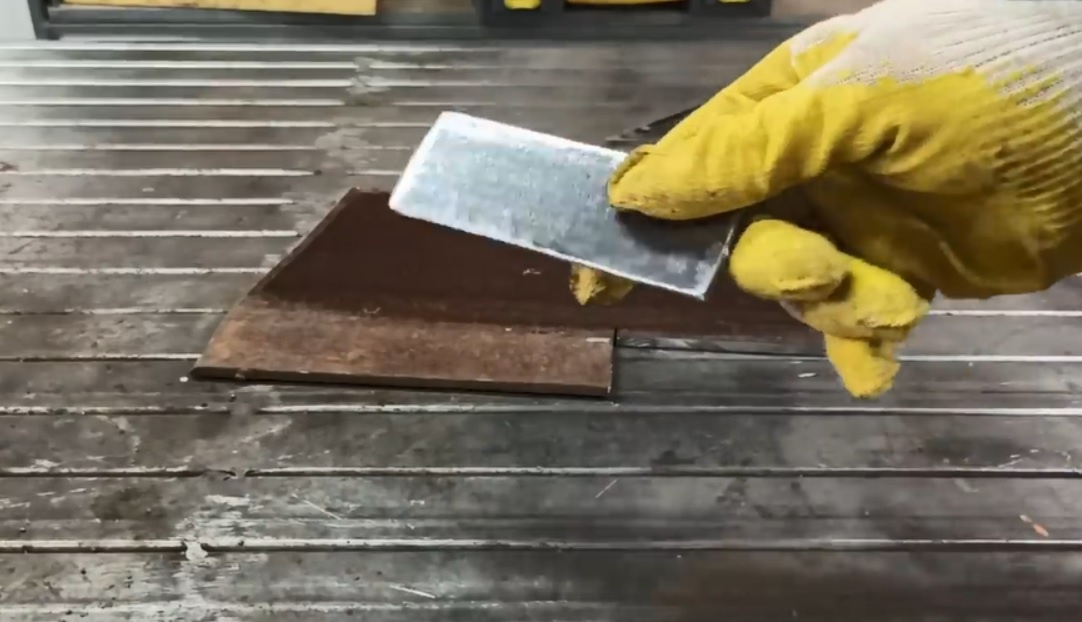

Для изготовления следующей детали мне также понадобится отрезать пластинку металла толщиной 6 мм

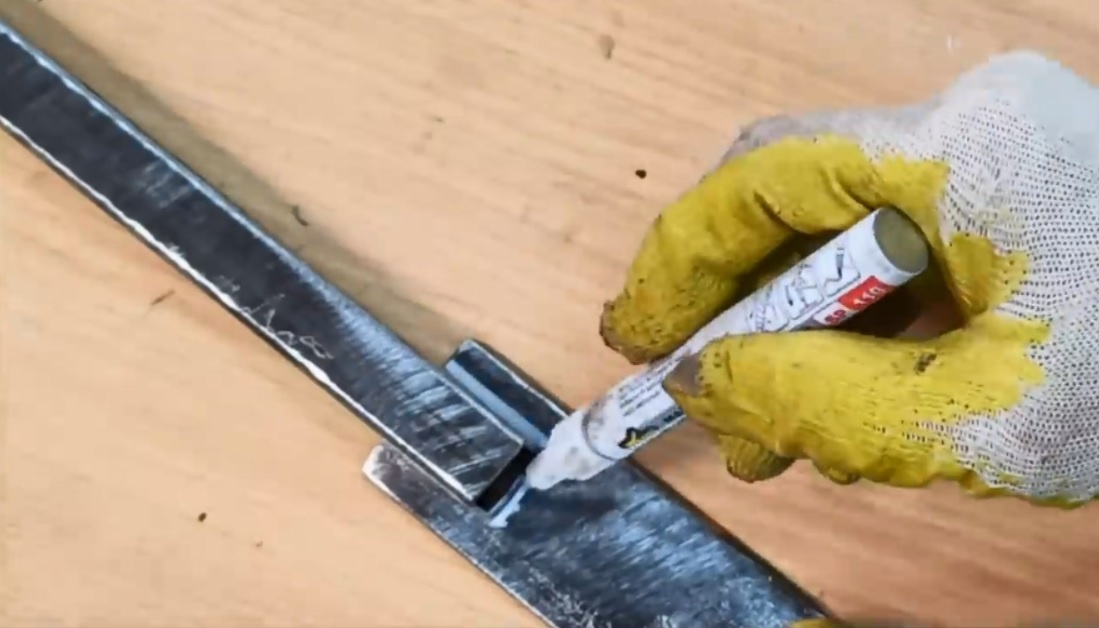

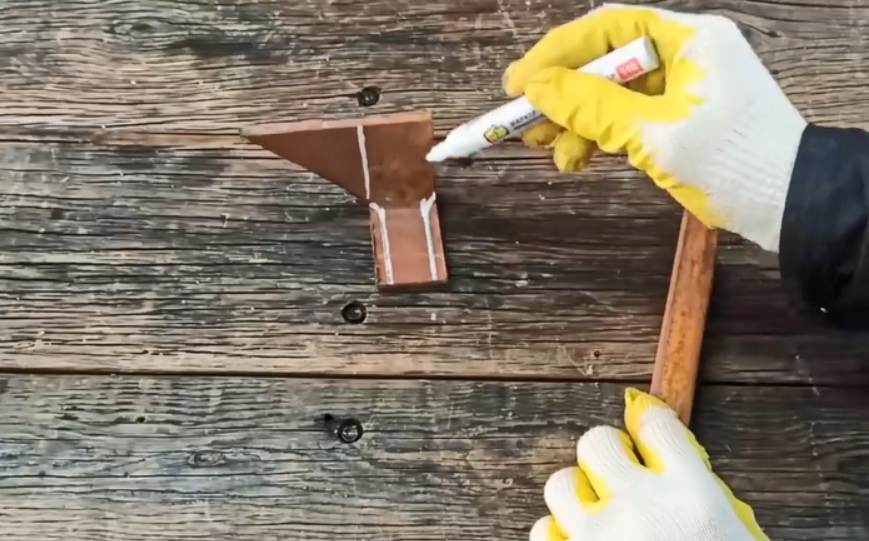

Приложив к ней профильную трубу 20*20 мм делаю разметку маркером.

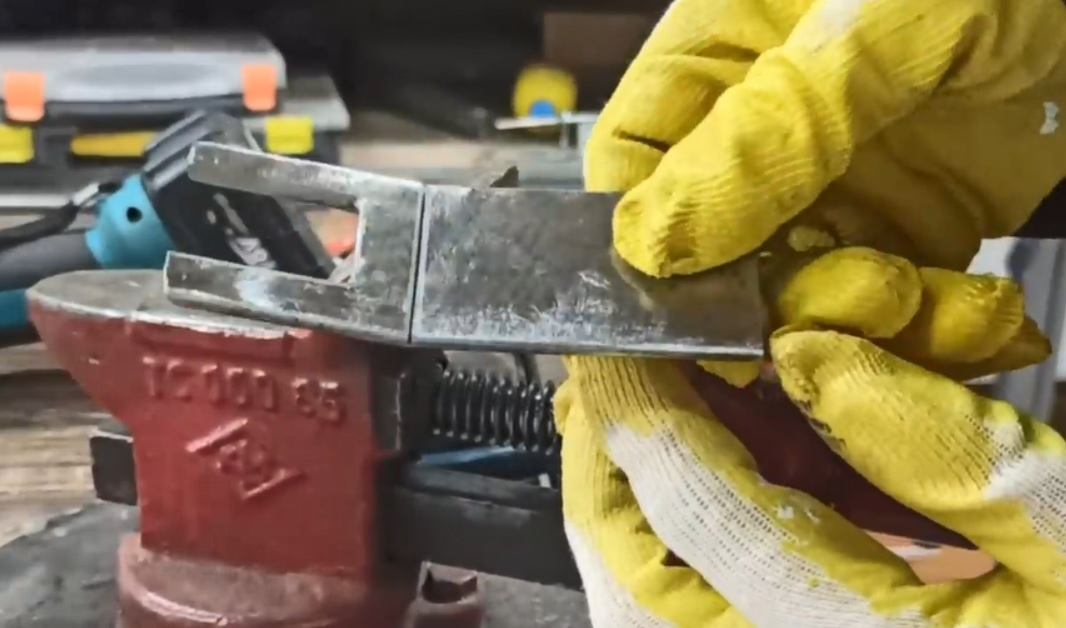

Вырезаю по отмеченным границам болгаркой все лишнее и сделав небольшой пропил поперёк заготовки, сгинаю ее в тисках как на фото:



Прикладываю кусочек металла и завариваю его, чтобы получился квадрат в который в последующем должна свободно входить профильная трубы 20*20.



Отрезаем еще две пластинки.

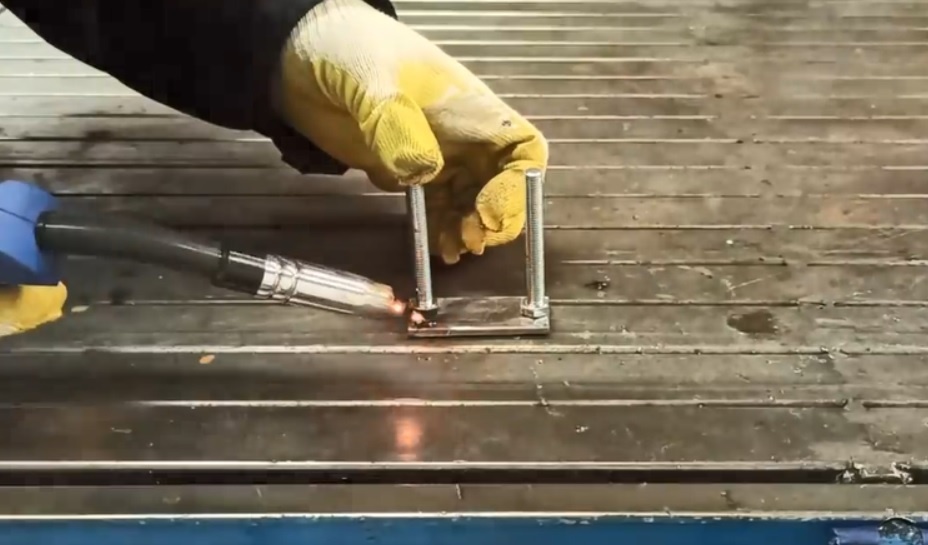

К одной из них при помощи сварки крепим два болта .

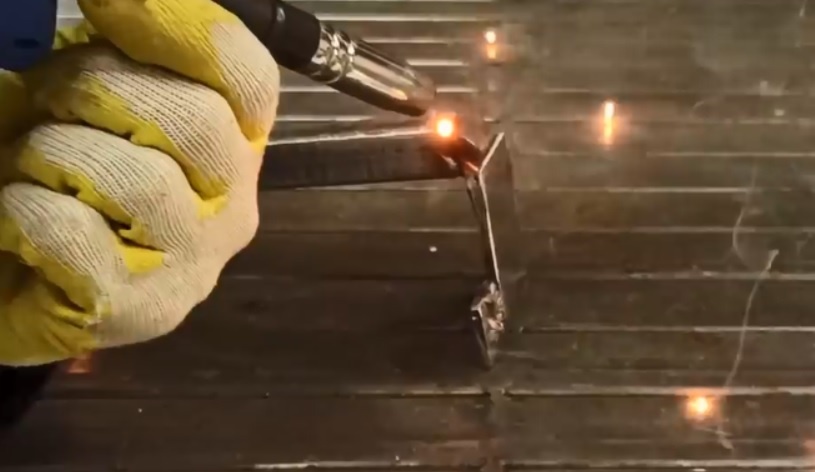

Далее первую деталь вставляем в профильную трубу и хорошенько обвариваем.

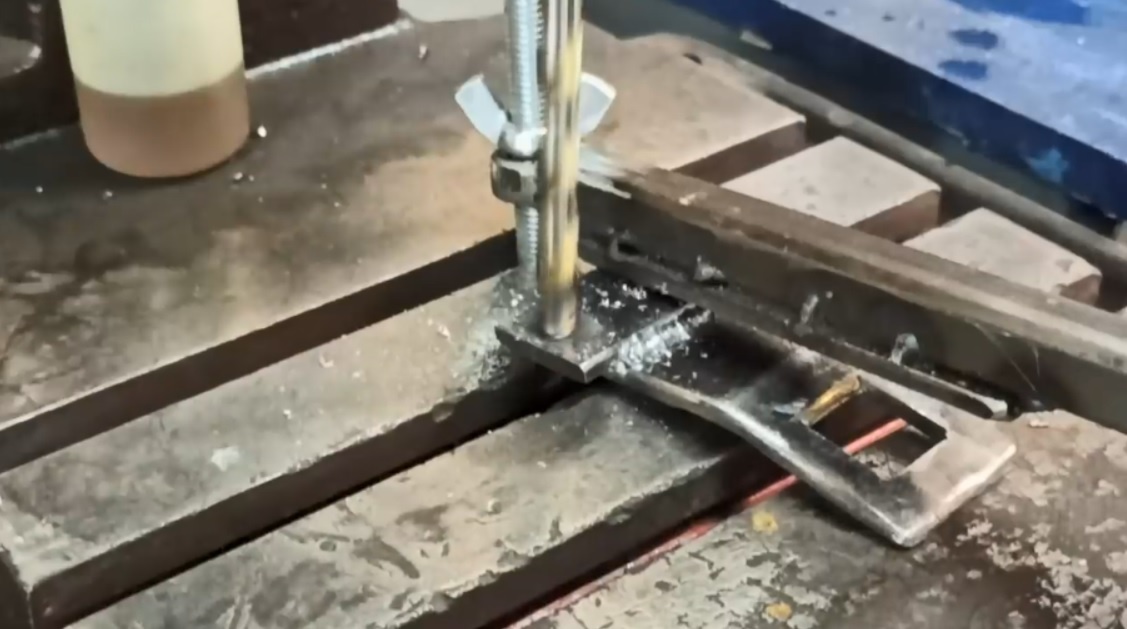

Вторую пластинку нужно приварить ко второй детали и просверлить в ней два отверстия под болты.

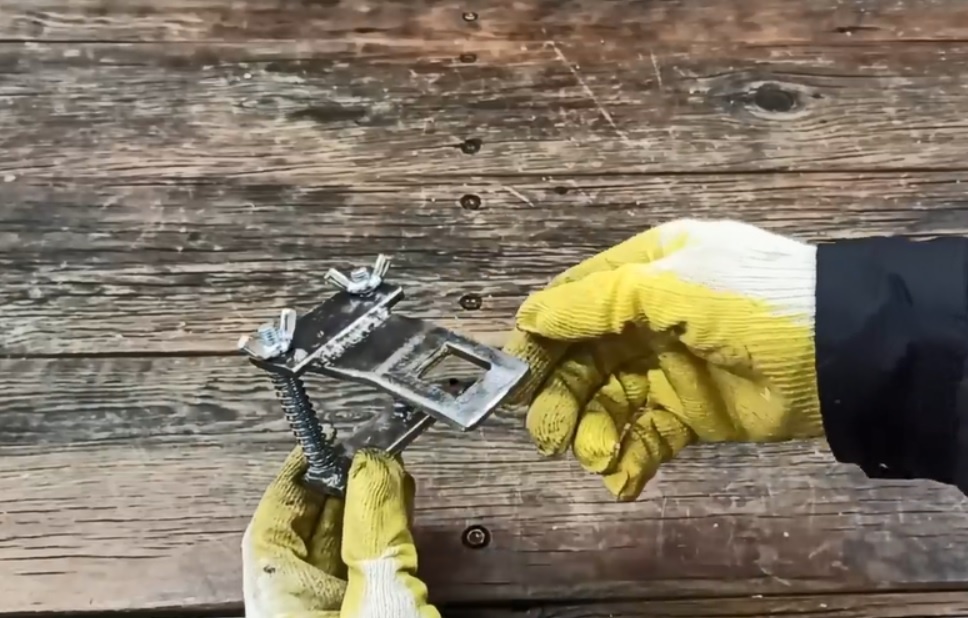

На болты одеваем две пружины, затем одеваем вторую деталь и фиксируем барашковыми гайками.

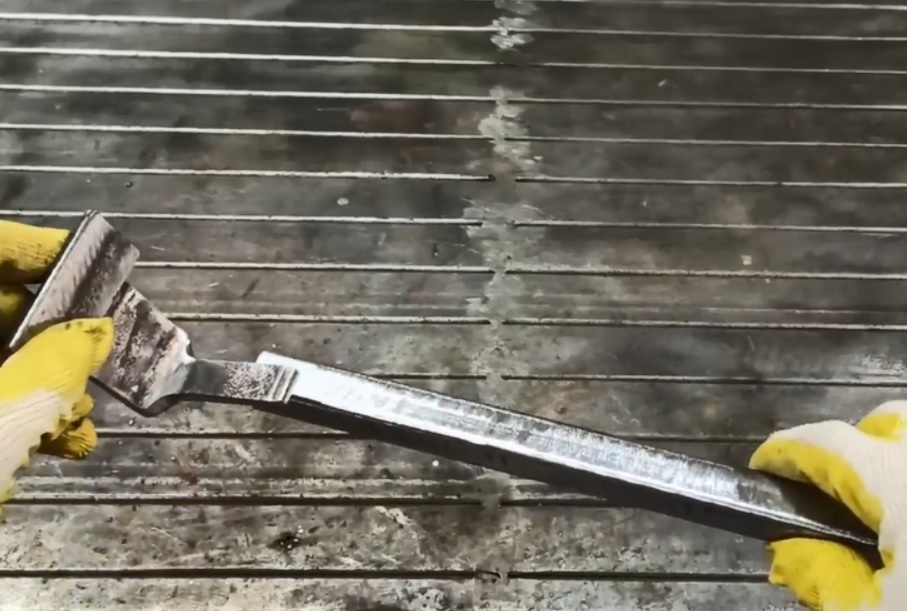

Вставляем ее в профильную трубу к которой приварили первую деталь.

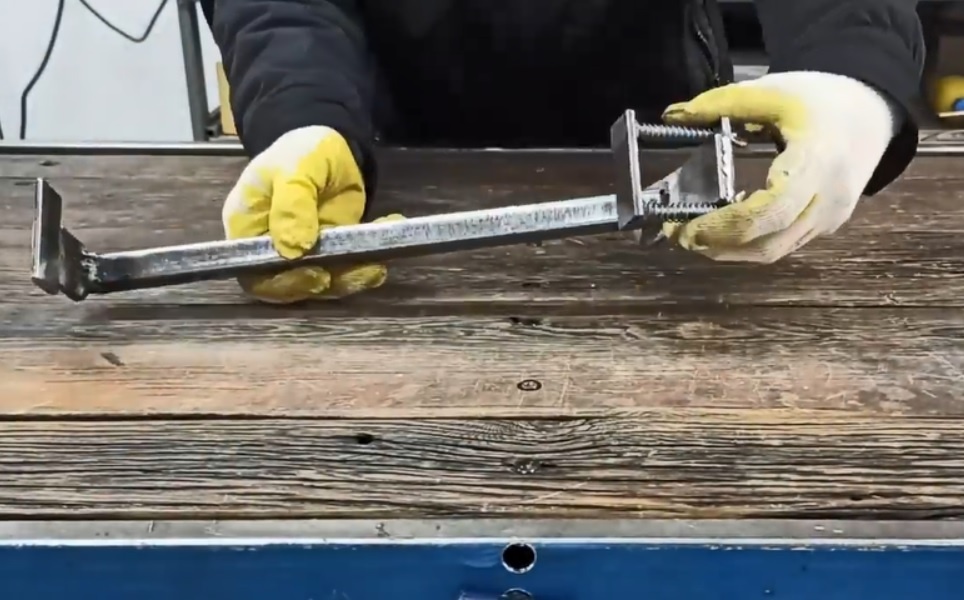

Получилась быстро зажимная струбцина.

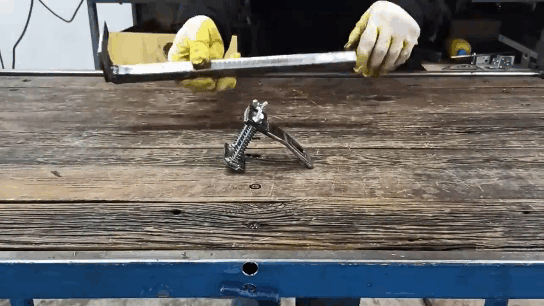

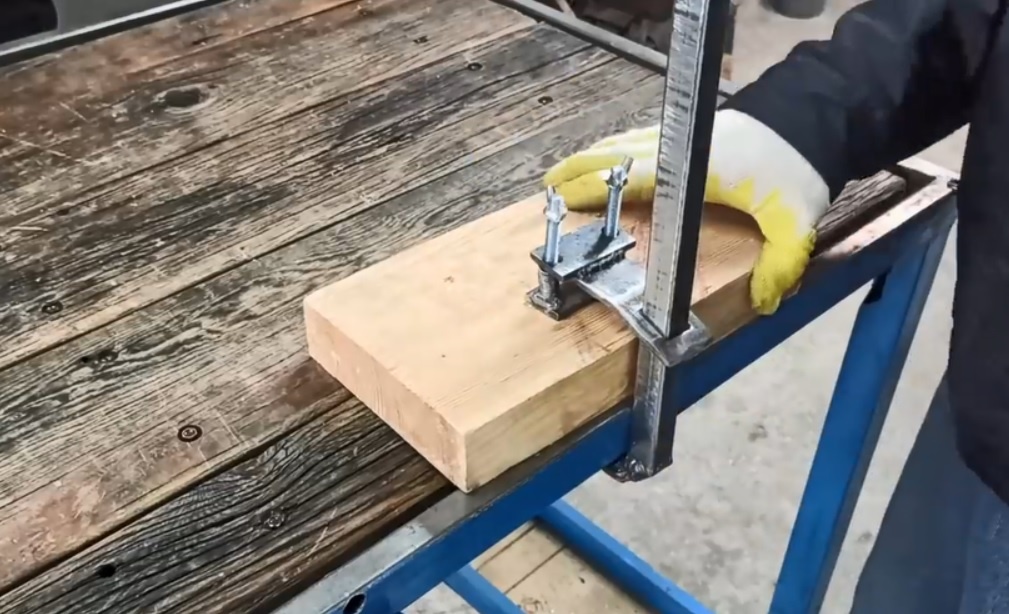

Показываю как она работает:



Длинна зажима зависит от длинны профильной трубы. Как вам идея?
