Печь туриста из масляного фильтра своими руками
---
Отправляясь на зимнюю рыбалку или ночуя в палатке неплохо иметь небольшой обогреватель, позволяющий поддерживать тепло или хотя бы согревать руки. Сделать его можно из обыкновенного масляного фильтра.

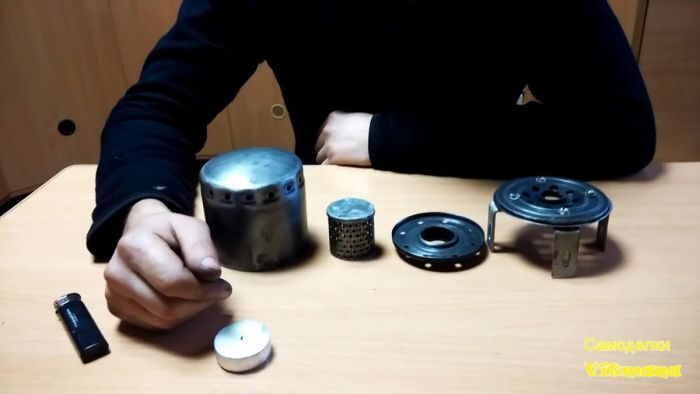

Материалы:

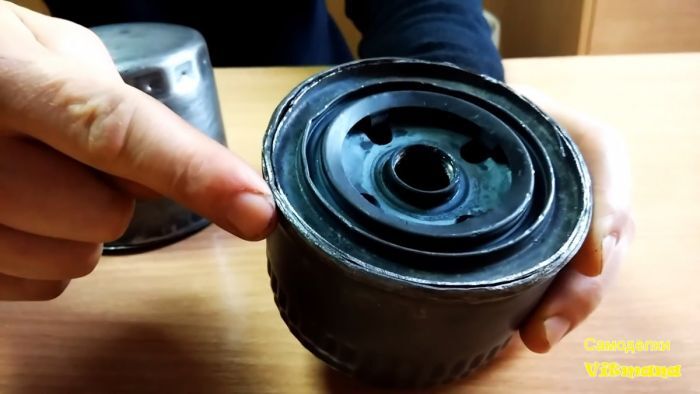

У масляного фильтра стачивается завальцованная кромка.

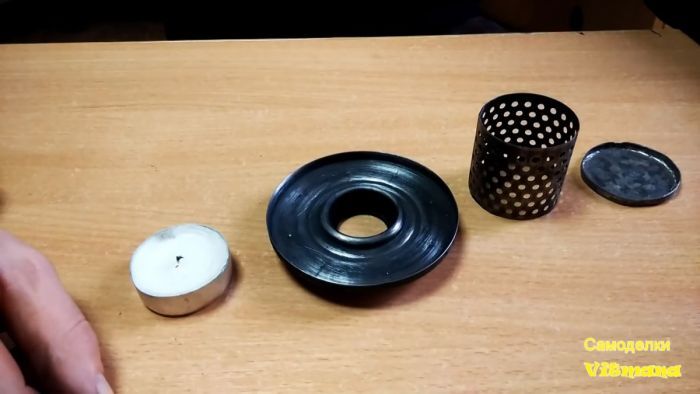

После этого донышко отсоединяется от корпуса. Фильтр разбирается и очищается. В частности нужно обжечь фильтрующий элемент, чтобы освободить сеточку от бумаги. В конструкции будет использоваться корпус, крышка, обратный запорный клапан и сеточка.

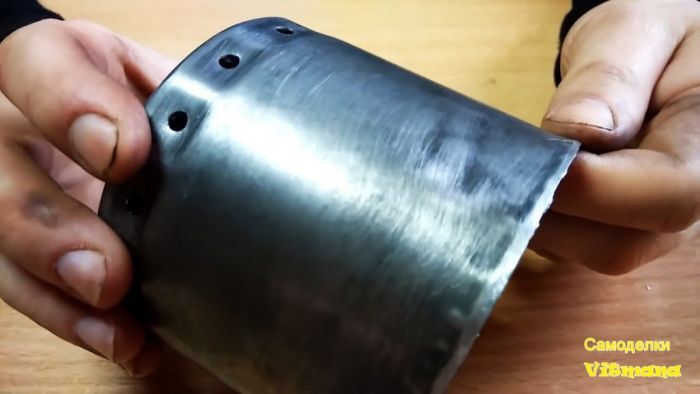

По верхней окантовке корпуса фильтра сверлятся отверстия для выхода горячего воздуха. Их нужно сделать побольше.

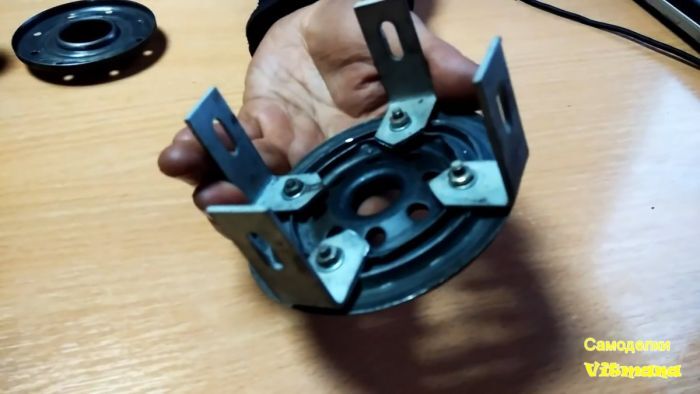

В крышке фильтра сверлятся отверстия для прикручивания болтами 4-х ножек, в качестве которых применяются мебельные уголки. Вместо них можно использоваться согнутые подвесы для гипсокартона, но они хлипкие, поэтому конструкция получится менее надежной при перевозке.

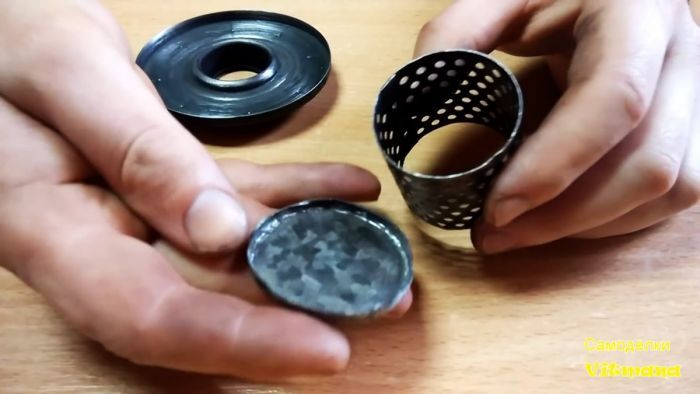

Из жести нужно вырезать и согнуть крышечку для сеточки. Она позволит в дальнейшем лучше рассеивать тепло, чтобы верх корпуса нагревался меньше, так как на него не будет попадать открытое пламя.

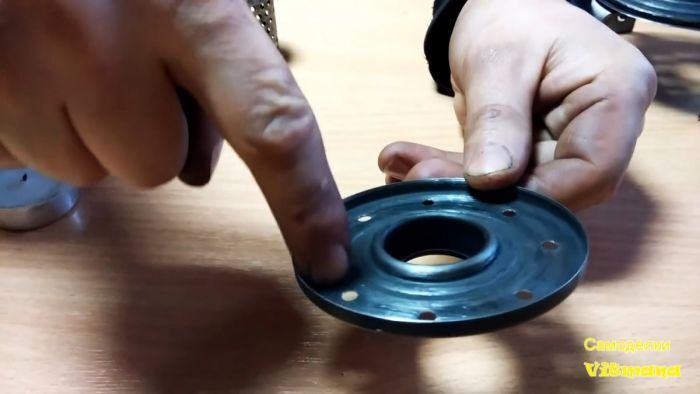

В обратном запорном клапане нужно насверлить отверстия для притока воздуха. Они делаются по краю.

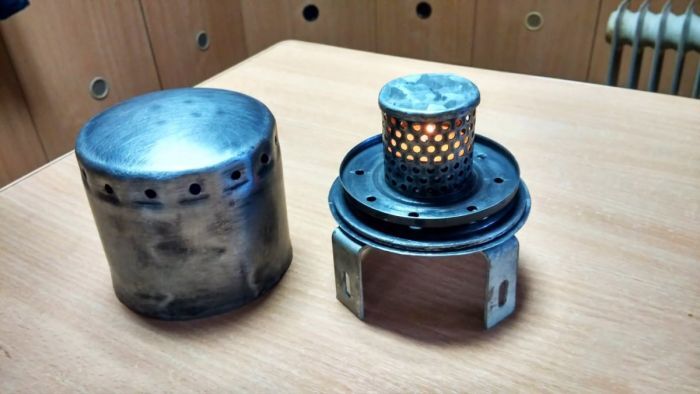

Сборка обогревателя выглядит следующим образом.

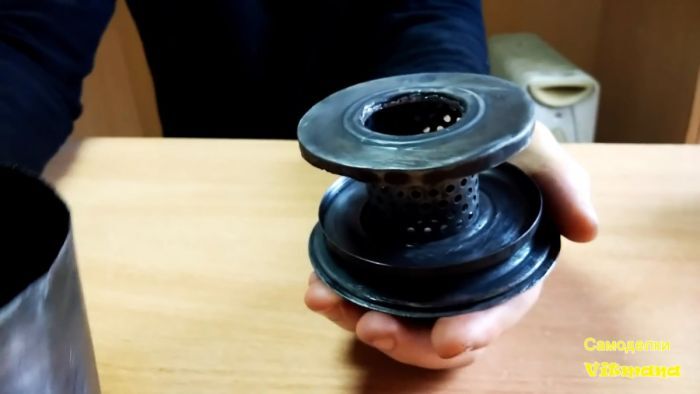

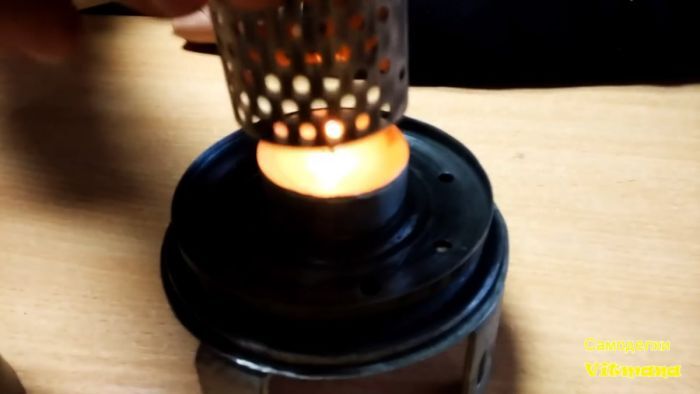

Устанавливается крышка фильтра с ножками, сверху нее помещается обратный запорный клапан. На него ставится зажженная свечка, затем сеточка с жестяной крышкой и корпус.

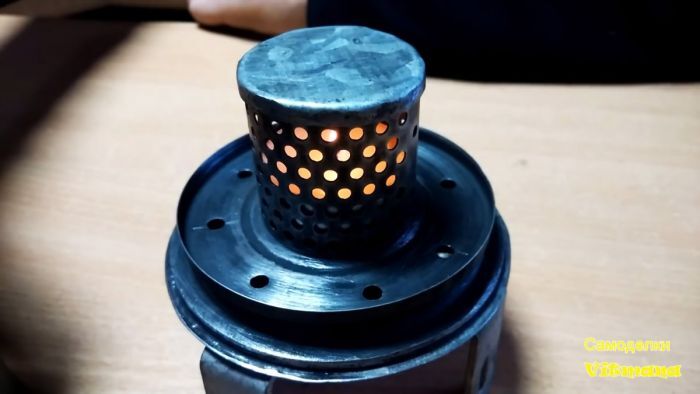

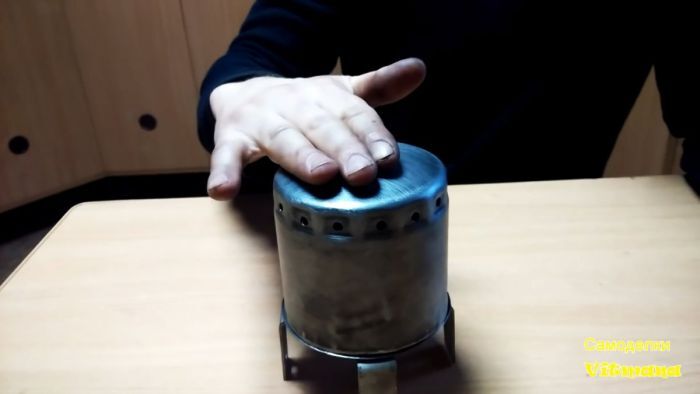

При наличии крышечки на сетке парафин в свечке расплавляется, от чего она тухнет быстрее. При такой сборке обогреватель может использоваться на зимней рыбалке, чтобы греть руки прикладывая их прямо на корпус фильтра.
Если же использовать нагреватель для прогрева палатки, то крышечка с сетки снимается. В таком случае свеча в гильзе горит как и обычно 3-4 часа. Однако при такой сборке корпус обогреватели становится горячим, и к нему лучше не прикасаться.
Обогреватель из фильтра работающий на свечи имеет хотя и невысокую тепловую мощность, но ее достаточно для обогрева рук в мороз или поддержания комфортного тепла в палатке при положительной температуре на улице. Такой прибор не дымит, устанавливается и разжигается за минуту, весит мало и почти не занимает места.
Материалы:
- масляный фильтр;
- жесть;
- мебельные перфорированные уголки – 4 шт.;
- болты М3-М6 с гайками – 4 шт.;
- свеча таблетка.
У масляного фильтра стачивается завальцованная кромка.
После этого донышко отсоединяется от корпуса. Фильтр разбирается и очищается. В частности нужно обжечь фильтрующий элемент, чтобы освободить сеточку от бумаги. В конструкции будет использоваться корпус, крышка, обратный запорный клапан и сеточка.
По верхней окантовке корпуса фильтра сверлятся отверстия для выхода горячего воздуха. Их нужно сделать побольше.
В крышке фильтра сверлятся отверстия для прикручивания болтами 4-х ножек, в качестве которых применяются мебельные уголки. Вместо них можно использоваться согнутые подвесы для гипсокартона, но они хлипкие, поэтому конструкция получится менее надежной при перевозке.
Из жести нужно вырезать и согнуть крышечку для сеточки. Она позволит в дальнейшем лучше рассеивать тепло, чтобы верх корпуса нагревался меньше, так как на него не будет попадать открытое пламя.
В обратном запорном клапане нужно насверлить отверстия для притока воздуха. Они делаются по краю.
Сборка обогревателя выглядит следующим образом.
Устанавливается крышка фильтра с ножками, сверху нее помещается обратный запорный клапан. На него ставится зажженная свечка, затем сеточка с жестяной крышкой и корпус.
При наличии крышечки на сетке парафин в свечке расплавляется, от чего она тухнет быстрее. При такой сборке обогреватель может использоваться на зимней рыбалке, чтобы греть руки прикладывая их прямо на корпус фильтра.
Если же использовать нагреватель для прогрева палатки, то крышечка с сетки снимается. В таком случае свеча в гильзе горит как и обычно 3-4 часа. Однако при такой сборке корпус обогреватели становится горячим, и к нему лучше не прикасаться.
Обогреватель из фильтра работающий на свечи имеет хотя и невысокую тепловую мощность, но ее достаточно для обогрева рук в мороз или поддержания комфортного тепла в палатке при положительной температуре на улице. Такой прибор не дымит, устанавливается и разжигается за минуту, весит мало и почти не занимает места.
