Япония продолжает запускать реакторы и хочет строить новые
---
Скучная и наполненная бюрократическими подробностями история перезапуска японских атомных энергоблоков лично мне интересна, как индикатор интереса/неприятия атомной энергии. Как и после аварии на Чернобыльской АЭС отношение публики в Европе и США к этой теме постепенно выправилось от резкого неприятия к умеренному интересу в середине 2000х, а с учетом новых рынков 10 лет назад во всю заговорили и о "атомном реннесансе", который, впрочем, на взлете сбила авария на Фукусиме.
АЭС Шимане, про которую сегодня пойдет речь демонстрирует чудеса вписывания в сложный рельеф. Третий блок с ABWR - ближайший к нам, расположен на площадке 550х350 метров - примерно в 2,5 раза плотнее в "мегаваттах на гектар", чем ВВЭР-1200 ЛАЭС-2.
Сейчас этот процесс, как видится со стороны, проходит Япония, где после 5 летней паузы начался процесс постепенного ввода атомных электростанций в строй. Из 54 действующих в 2011 году энергоблоков сейчас не закрытыми (и не взорвавшимися) остается 39, а реально выдает энергию - 8. Такая мини-табличка показывает график "работающих" мощностей (в мегаваттах) в разные годы, в том числе с японским прогнозом.
Одновременно с перезапуском имеющихся мощностей японцы делают следующий шаг - возобновляют достройку АЭС, которые в 2011 году были заморожены. Речь идет о двух блоках с реакторами ABWR - "Шимане 3" и "Ома 1".
3D модель блока с ABWR. Размеры реакторного здания - куб с гранью 58 метров.
Advanced boiling water reactor - это вершина развития ветки кипящих реакторов, с мощностью около 1350 мегаватт. В середине 90х это был один из самых передовых энергетических реакторов в мире, достаточно перечислись его основные фишки (см так же статью от Atominfo):
Прежде всего стоит сказать о потрясающей экономике этого проекта - очень компактное здание реактора с маленьким контейнментом, один контур (т.е. минус пара тысяч тонн дорогого оборудования второго контура) и продемонстированные на практике сроки сооружения в 38 месяцев при впечатляющей единичной мощности в 1350 мегаватт - ABWR мог бы стать любимым проектом топ-менеджера любой энергетической компании.
Цифровая система управления техпроцессом и система безопасности NUCAMM-90ABWR - то что для других проектов АЭС станет нормой через 20 лет после ABWR.
Встроенные в корпус реактора циркуляционные насосы первого контура - 10 x 1400 киловатт. В целом это решение несет как сложности для эксплуатации, так и большие преимущества с точки зрения безопасности - насосов теперь 10, а не 4, а главное - нет гигантских трубопроводов главного циркуляционного контура, разрыв которого является серьезнейшей аварией.
Множество усовершенствований было проведено по системам аварийного охлаждения активной зоны, правда сегодня вся эта работа по созданию 3 независимых веток охлаждения реактора выглядит на половину бессмысленной - т.к. 2 из этих систем активные и требуют наличия электроэнергии на станции, а одна предусматривает подключение мобильных насосов и дизель-генераторов - такая тактика на Фукусиме не сработала из-за непонимания состояния трубопроводной арматуры систем охлаждения в условиях обесточенной системы управления.
Весьма совершенное топливо с выгорающим поглотителем, обеспечивающее 24-месячные топливные кампании
Поглощающие элемены (слева) и элементы гидравлического привода ПЭС. В отличии от ВВЭР/PWR здесь поглощающие элементы вводятся снизу, управляются гидравликой и расположены между кассетами топлива, а не внутри них.
Наконец, некое подобие ловушки расплавов из толстого мата из базальтового волокна под реактором, что позволило создателям реактора (Hitachi) называть его "первым пущенным реактором поколения III+" до того, как "первым пущенным реактором поколения III+" стали ВВЭР-1000 на АЭС Таньвань, APR-1400 на Шин-Кори 3, и в этом году видимо станут EPR-1600 и AP-1000.
Из минусов, кроме "неправильной" конфигурации системы аварийного отвода тепла от АЗ, можно отметить очень тяжелый, дорогой и сложный корпус реактора (7х22 метра, 700+ тонн), отсутствие в проекте рекомбинаторов водорода (т.е. систем, которые каталитически окисляют водород в воздухе, а накопление водорода чревато взрывами, как на Фукусиме). Отсутствие промежуточного контура, впрочем, некоторым атомнадзорам тоже скорее всего покажется фатальным недостатком, однако в целом вопрос это дискуссионный.

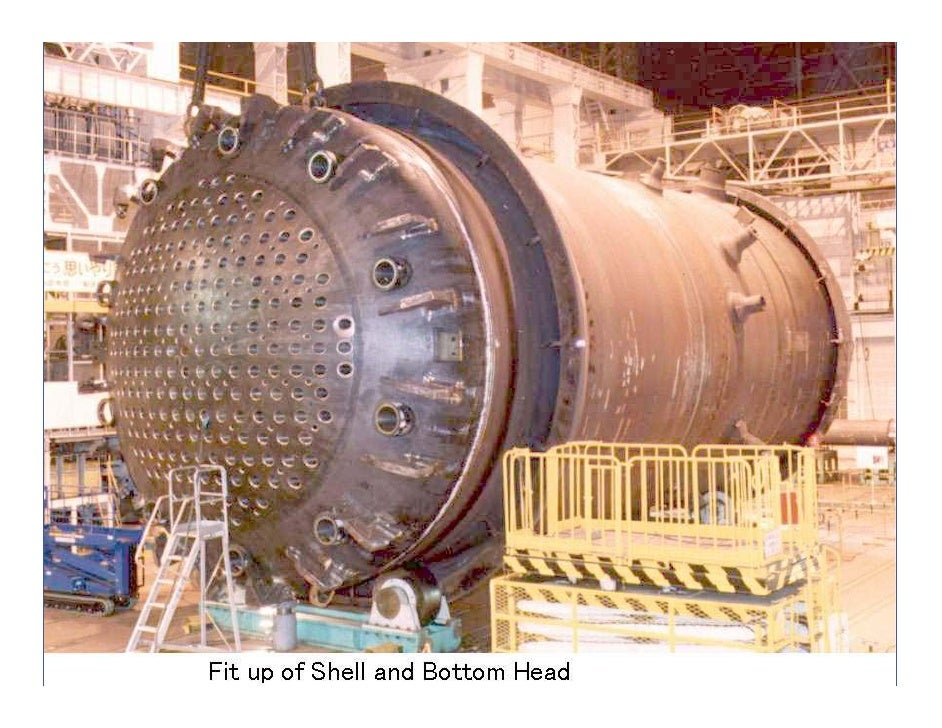

Низ корпуса реактора с 205 отверстиями для электрогидравлических приводов органов системы управления и защиты. Интересно, что опирается реактор о своеобразную "юбку", видную чуть дальше по корпусу.
В настоящее время в мире работает 4 блока ABWR - все в Японии, построенные в середине 90х и начале 2000х. Еще один блок, строительство которого было начато в 2007 году, собственно №3 на АЭС Шимане, почти завершен - в начале 2011 года оставалось выполнить пусконаладку и серию испытаний, загрузка топлива ожидалась уже зимой 2011/2012. Однако, разумеется, после аварии процесс этот был заморожен и блок так и не пустили.
Замороженная стройка ABWR - Oma 1. Кадр 2016 года, надо отметить модное модульное строительство, которое так испортило жизнь AP1000. Строительство здесь тоже ожидает разрешения на возобновление.
Еще один блок (Ома 1) находился на готовности примерно 50%, когда в японскую атомную энергетику пришла зима. Сейчас запрос на его достройку тоже изучается.
Я думаю, достройки и перезапуски этих блоков в Японии не будут так прямолинейно - скорее всего понадобятся заметные модификации систем безопасности (как минимум установка рекомбинаторов), однако результат этого может быть вполне положительным - со временем блоки будут пущены и добавят 2,7 гигаватта к атомной энергетики Японии.
При этом в дофукусимскую эпоху ABWR активно предлагался на экспорт - была построена (но не пущена по политическим причинам) двухблочная АЭС Lungmen на Тайване, получена лицензия (т.е. разрешение строить после проверки проекта) от американского и английского атомнадзоров. Перезапуск проектов в Японии может привести и к подвижкам по новому строительству этих реакторов на экспорт, а как уже говорилось, с точки зрения экономики ABWR - серьезнейший конкурент Росатому, а так же корейским и китайским проектам.
P.S. довольно подробный разбор собственно реактора ABWR можной найти здесь.
P.P.S. Таблица состояния всех энергоблоков Японии на сегодня
АЭС Шимане, про которую сегодня пойдет речь демонстрирует чудеса вписывания в сложный рельеф. Третий блок с ABWR - ближайший к нам, расположен на площадке 550х350 метров - примерно в 2,5 раза плотнее в "мегаваттах на гектар", чем ВВЭР-1200 ЛАЭС-2.
Сейчас этот процесс, как видится со стороны, проходит Япония, где после 5 летней паузы начался процесс постепенного ввода атомных электростанций в строй. Из 54 действующих в 2011 году энергоблоков сейчас не закрытыми (и не взорвавшимися) остается 39, а реально выдает энергию - 8. Такая мини-табличка показывает график "работающих" мощностей (в мегаваттах) в разные годы, в том числе с японским прогнозом.
Одновременно с перезапуском имеющихся мощностей японцы делают следующий шаг - возобновляют достройку АЭС, которые в 2011 году были заморожены. Речь идет о двух блоках с реакторами ABWR - "Шимане 3" и "Ома 1".
3D модель блока с ABWR. Размеры реакторного здания - куб с гранью 58 метров.
Advanced boiling water reactor - это вершина развития ветки кипящих реакторов, с мощностью около 1350 мегаватт. В середине 90х это был один из самых передовых энергетических реакторов в мире, достаточно перечислись его основные фишки (см так же статью от Atominfo):
Прежде всего стоит сказать о потрясающей экономике этого проекта - очень компактное здание реактора с маленьким контейнментом, один контур (т.е. минус пара тысяч тонн дорогого оборудования второго контура) и продемонстированные на практике сроки сооружения в 38 месяцев при впечатляющей единичной мощности в 1350 мегаватт - ABWR мог бы стать любимым проектом топ-менеджера любой энергетической компании.
Цифровая система управления техпроцессом и система безопасности NUCAMM-90ABWR - то что для других проектов АЭС станет нормой через 20 лет после ABWR.
Встроенные в корпус реактора циркуляционные насосы первого контура - 10 x 1400 киловатт. В целом это решение несет как сложности для эксплуатации, так и большие преимущества с точки зрения безопасности - насосов теперь 10, а не 4, а главное - нет гигантских трубопроводов главного циркуляционного контура, разрыв которого является серьезнейшей аварией.
Множество усовершенствований было проведено по системам аварийного охлаждения активной зоны, правда сегодня вся эта работа по созданию 3 независимых веток охлаждения реактора выглядит на половину бессмысленной - т.к. 2 из этих систем активные и требуют наличия электроэнергии на станции, а одна предусматривает подключение мобильных насосов и дизель-генераторов - такая тактика на Фукусиме не сработала из-за непонимания состояния трубопроводной арматуры систем охлаждения в условиях обесточенной системы управления.
Весьма совершенное топливо с выгорающим поглотителем, обеспечивающее 24-месячные топливные кампании
Поглощающие элемены (слева) и элементы гидравлического привода ПЭС. В отличии от ВВЭР/PWR здесь поглощающие элементы вводятся снизу, управляются гидравликой и расположены между кассетами топлива, а не внутри них.
Наконец, некое подобие ловушки расплавов из толстого мата из базальтового волокна под реактором, что позволило создателям реактора (Hitachi) называть его "первым пущенным реактором поколения III+" до того, как "первым пущенным реактором поколения III+" стали ВВЭР-1000 на АЭС Таньвань, APR-1400 на Шин-Кори 3, и в этом году видимо станут EPR-1600 и AP-1000.
Из минусов, кроме "неправильной" конфигурации системы аварийного отвода тепла от АЗ, можно отметить очень тяжелый, дорогой и сложный корпус реактора (7х22 метра, 700+ тонн), отсутствие в проекте рекомбинаторов водорода (т.е. систем, которые каталитически окисляют водород в воздухе, а накопление водорода чревато взрывами, как на Фукусиме). Отсутствие промежуточного контура, впрочем, некоторым атомнадзорам тоже скорее всего покажется фатальным недостатком, однако в целом вопрос это дискуссионный.
Низ корпуса реактора с 205 отверстиями для электрогидравлических приводов органов системы управления и защиты. Интересно, что опирается реактор о своеобразную "юбку", видную чуть дальше по корпусу.
В настоящее время в мире работает 4 блока ABWR - все в Японии, построенные в середине 90х и начале 2000х. Еще один блок, строительство которого было начато в 2007 году, собственно №3 на АЭС Шимане, почти завершен - в начале 2011 года оставалось выполнить пусконаладку и серию испытаний, загрузка топлива ожидалась уже зимой 2011/2012. Однако, разумеется, после аварии процесс этот был заморожен и блок так и не пустили.
Замороженная стройка ABWR - Oma 1. Кадр 2016 года, надо отметить модное модульное строительство, которое так испортило жизнь AP1000. Строительство здесь тоже ожидает разрешения на возобновление.
Еще один блок (Ома 1) находился на готовности примерно 50%, когда в японскую атомную энергетику пришла зима. Сейчас запрос на его достройку тоже изучается.
Я думаю, достройки и перезапуски этих блоков в Японии не будут так прямолинейно - скорее всего понадобятся заметные модификации систем безопасности (как минимум установка рекомбинаторов), однако результат этого может быть вполне положительным - со временем блоки будут пущены и добавят 2,7 гигаватта к атомной энергетики Японии.
При этом в дофукусимскую эпоху ABWR активно предлагался на экспорт - была построена (но не пущена по политическим причинам) двухблочная АЭС Lungmen на Тайване, получена лицензия (т.е. разрешение строить после проверки проекта) от американского и английского атомнадзоров. Перезапуск проектов в Японии может привести и к подвижкам по новому строительству этих реакторов на экспорт, а как уже говорилось, с точки зрения экономики ABWR - серьезнейший конкурент Росатому, а так же корейским и китайским проектам.
P.S. довольно подробный разбор собственно реактора ABWR можной найти здесь.
P.P.S. Таблица состояния всех энергоблоков Японии на сегодня
